Kartonnen automata maken
Bouw een mechanische automata van karton waarin roterende nokken en assen speelse bewegende figuren tot leven wekken.
- Groep / Leerjaar
- groep 6, groep 7, groep 8
- Tijdsduur
- 75 minuten
- Niveau
- gemiddeld
- Groepsvorm
- groepjes
A4 Printbaar Werkblad
Leerlingwerkblad voor in de Klas
Stappenplan, materiaallijst en leerdoelen, altijd bijgewerkt vanaf deze opdrachtpagina.
Aan de slag
Stappenplan voor Leerlingen
0 / 7 stappen voltooid
Voortgang van de maakles:0%
Een automaat (automaton) is een mechanisch bewegend kunstwerk: door aan een slinger te draaien, gaat een figuurtje erbovenop bewegen. In deze opdracht (naar het Instructables-project 'Simple and Cute Octopus Automata') bouwen leerlingen een kartonnen mechaniek met nokken (cams), een as en een volger, en bevestigen ze daar een zelfbedacht figuurtje aan — in het origineel een octopus.
🔍 Fase 1: Oriëntatie & Concept
HET FRAME MAKEN
✏️ Fase 2: Ontwerpen & Schetsen
DE NOKKEN (CAMS) MAKEN
🛠️ Fase 3: Bouwen & Maken

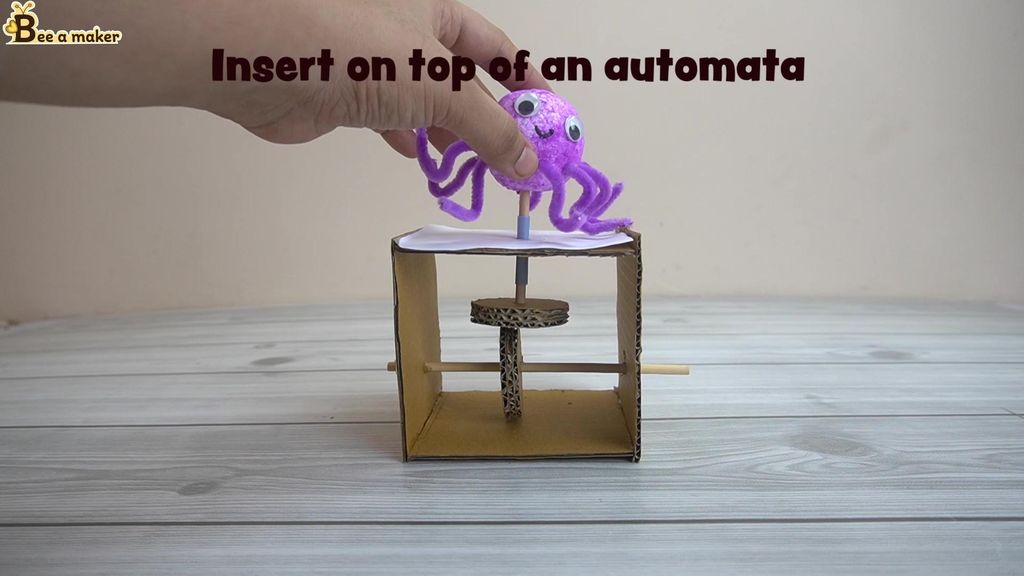

GATEN PRIKKEN IN HET FRAME
⚡ Fase 4: Testen & Optimaliseren
DE NOK EN DE VOLGER PLAATSEN
🌟 Fase 5: Presenteren & Evalueren
HET FIGUURTJE MAKEN
Stap 6
HET FIGUURTJE EN DE SLINGER BEVESTIGEN
Stap 7
HET PRINCIPE BEGRIJPEN
Praktijk & Inspiratie
Voorbeelden & Inspiratie
Foto's van gemaakte werkstukken, tussenstappen en inspirerende variaties, aangeleverd door de bron van deze opdracht:
EindresultaatVoorbeeldVoorbeeldVoorbeeldInstructievideo
Leerdoelen & Vaardigheden
Met deze maakopdracht werken leerlingen aan de volgende SLO kerndoelen en vaardigheden:
- Mechanische overbrengingen (nokken, excentrieken, assen, volgers) begrijpen en zelf ontwerpen
- Rotatie omzetten in lineaire translatie of oscillatie
- Constructieve stabiliteit en wrijvingsvermindering (lagers van rietjes) toepassen in karton
- Mechanica naadloos integreren met beeldende vormgeving en storytelling
Didactische Handreiking
Leerkrachtinstructies & Klasbegeleiding
1. Voorbereiding & Lokaalinrichting
Verzamel stevige schoenendozen, satéprikkers, houten deuvels, kartonnen cirkels (nokken) in diverse diameters en lijmpistolen.
2. Prikkelende Introductie & Lesopening
Draai aan de hendel van een kinetische automata: een kartonnen zeemeermin zwemt of een draak slaat met zijn vleugels! Laat zien hoe nokkenassen bewegingen vertalen.
3. Veiligheidsprotocol & Didactische Valkuilen
⚠️ Veiligheidsinstructies voor de klas:
Lijmpistolen in metalen houders plaatsen; veilig snijden op een matje.
🔍 Waar lopen leerlingen typisch vast?
Als de volger (follower) niet goed verticaal geleid wordt door een kartonnen rietje, kantelt hij om en loopt het mechanisme vast.
4. Differentiatie & Snelle Makers
Laat leerlingen experimenteren met verschillende nokvormen (ronde excentrische nok, eivormige nok, slakvormige nok) en het bewegingsprofiel tekenen.
5. Klassikale Reflectie & Vragen
- 1.Welk effect heeft een grotere nokdiameter op de slaghoogte van het bewegende figuurtje?
- 2.Waarom zorgt een eivormige nok voor een geleidelijke stijging en een plotselinge val?
- 3.Hoe worden mechanische automata tegenwoordig vervangen door servomotoren en sensoren?
