Bouw een transparante cycloonafscheider van plastic flessen en karton, en ontdek hoe centrifugale wervelwinden stof uit lucht scheiden zonder stofzak.
Stappenplan, materiaallijst en leerdoelen, altijd bijgewerkt vanaf deze opdrachtpagina.
Waarom verliezen traditionele stofzuigers met een stofzak na verloop van tijd hun zuigkracht? Omdat de poriën van de zak verstopt raken met fijnstof. Een cycloonstofzuiger lost dit op met de natuurwetten van een wervelkolom: door lucht met hoge snelheid rond te laten spinnen in een trechtervormige kamer, worden zware stofdeeltjes door de middelpuntvliedende kracht naar de buitenwand geslingerd en vallen ze naar beneden, terwijl schone lucht door het midden ontsnapt. In deze les bouwen leerlingen hun eigen werkende cycloonscheider.
HET CYCLOON-FENOMEEN ONDERZOEKEN
DE CONISCHE CYCLOONKAMER BOUWEN
DE CENTRALE LUCHTUITLAAT PLAATSEN
HET STOFRESERVOIR MONTEREN
DE ZUIGTEST

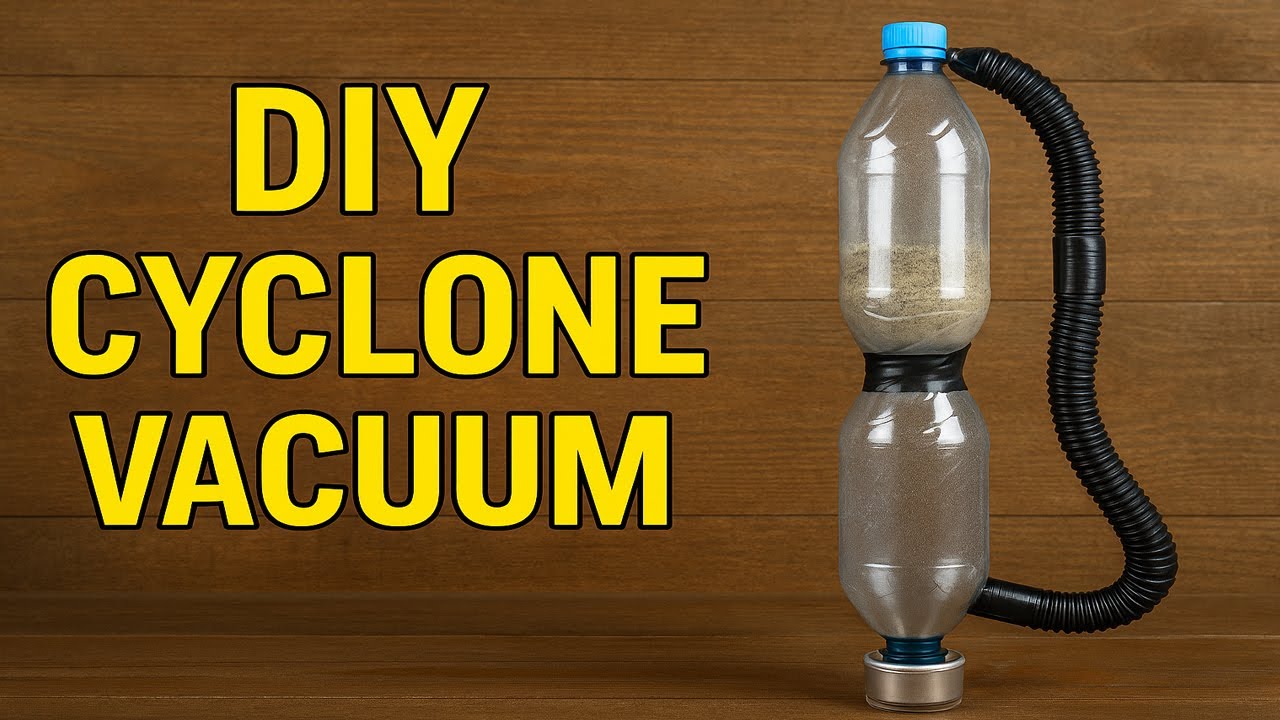

Foto's van gemaakte werkstukken, tussenstappen en inspirerende variaties, aangeleverd door de bron van deze opdracht:
EindresultaatVoorbeeldMet deze maakopdracht werken leerlingen aan de volgende SLO kerndoelen en vaardigheden:
Zorg dat de PET-flessen schoon en droog zijn en een gladde conische hals hebben. Richt een centrale testtafel in met een gewone stofzuiger.
Toon een oude stoffige stofzuigerzak: 'James Dyson bouwde 5.127 prototypes voordat hij de eerste stofzuiger zonder zak uitvond. Vandaag bouwen wij zijn uitvinding na in 60 minuten!'
Laat leerlingen niet direct met hun gezicht boven de open draaikamer hangen tijdens het testen om rondvliegende deeltjes in de ogen te voorkomen (veiligheidsbril dragen).
Lekkende naden waardoor valse lucht wordt aangezogen en de vortex instort. Alle lijmverbindingen moeten 100% luchtdicht worden afgekit met hete lijm.
Extra uitdaging: Bouw een 'dubbele cycloon' (tweetraps-cycloon) die eerst grove havermout en daarna fijn meel scheidt. Ondersteuning: Help bij het uitsnijden van de tangentiële inlaatpoort.
