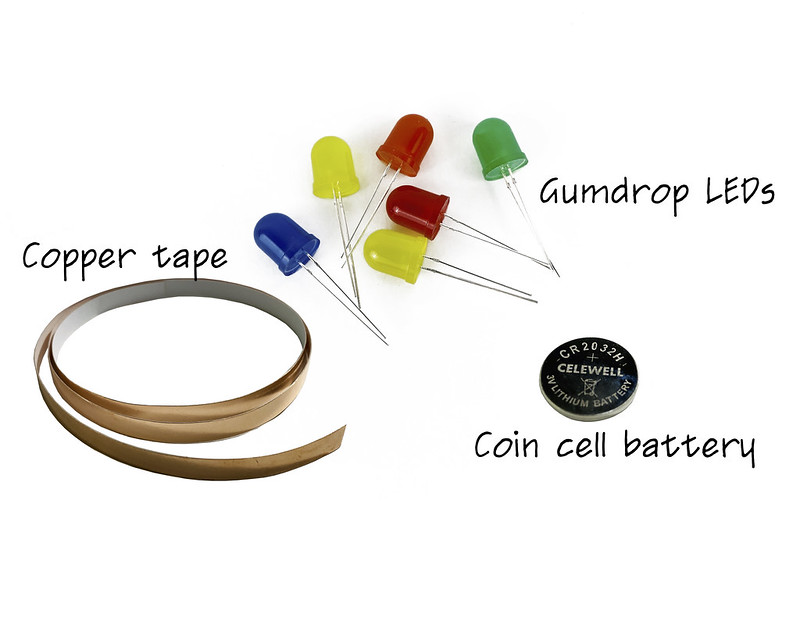

Creëer interactieve lichtgevende kunstwerken met zelfklevend koperband, knoopcelbatterijen en platte SMD- of 5mm-LEDs, en leer het verschil tussen serie- en parallelschakelingen.
Stappenplan, materiaallijst en leerdoelen, altijd bijgewerkt vanaf deze opdrachtpagina.

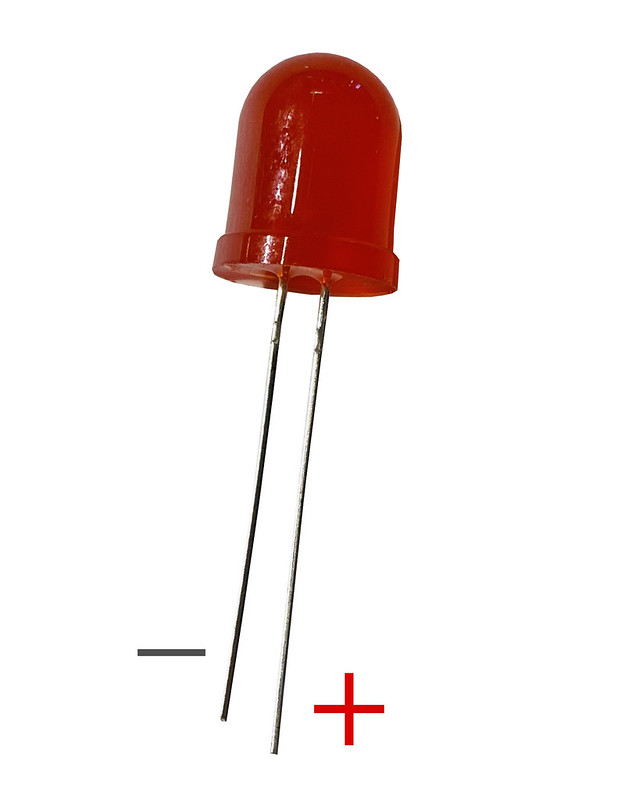

Elektronica hoeft niet te bestaan uit stugge printplaten en dikke koperdraden — het kan ook flinterdun op papier! In deze populaire Tinkering Studio-workshop van het Exploratorium ontwerpen leerlingen 'Paper Circuits': met flexibel geleidend koperband leggen ze sporen aan op papier, integreren ze vouwbare drukschakelaars en ontdekken ze hoe polariteit (plus en min) bepaalt of een LED wel of niet oplicht in een gesloten stroomkring.
Foto's van gemaakte werkstukken, tussenstappen en inspirerende variaties, aangeleverd door de bron van deze opdracht:
EindresultaatVoorbeeldVoorbeeldVoorbeeldMet deze maakopdracht werken leerlingen aan de volgende SLO kerndoelen en vaardigheden:
Knip koperband alvast in handzame rolletjes. Druk eventueel sjablonen af met een voorgedrukt basis-stroomschema voor leerlingen die moeite hebben met ruimtelijke routing.
Laat een ogenschijnlijk gewone wenskaart zien. Druk op de hoek: plotseling lichten de ogen van een getekende uil fel op! 'Hoe kunnen we van een plat vel papier een elektrische printplaat maken?'
Knoopcelbatterijen nooit in de mond nemen (inslikgevaar!). Knoopcellen na afloop van de les centraal inzamelen.
Koperband doorknippen bij bochten waardoor de lijmlaag de stroom isoleert. Leerlingen moeten de 'origami-vouwtechniek' voor koperband hanteren.
Extra uitdaging: Ontwerp een dubbele wissel-schakelaar (slider switch) waarmee je kunt kiezen tussen twee verschillende kleuren LED's. Ondersteuning: Gebruik een eenvoudige 1-LED kaart met een rechte koperbaan.
