Bouw een scharnierende grijparm van karton die je met waterdruk in injectiespuiten bedient, en ontdek hoe hydrauliek kracht op afstand kan overbrengen.
Stappenplan, materiaallijst en leerdoelen, altijd bijgewerkt vanaf deze opdrachtpagina.
Vloeistoffen zoals water laten zich nauwelijks samendrukken. Daardoor kun je met water en een paar injectiespuiten kracht overbrengen van de ene plek naar de andere: hetzelfde principe waarmee graafmachines en hydraulische kranen werken. In dit project bouwen leerlingen een scharnierende grijparm van karton, aangedreven door een gesloten watercircuit van injectiespuiten.

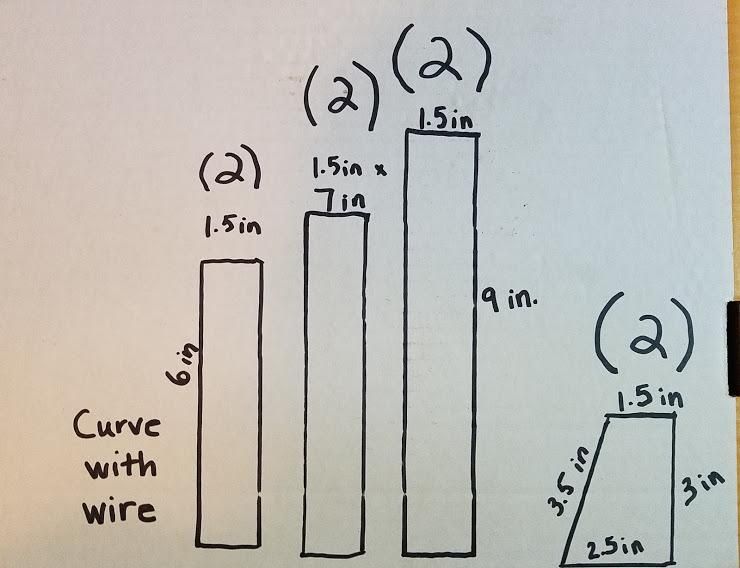

HET ARMFRAME MAKEN
HET WATERCIRCUIT MAKEN
DE AANDRIJVING MONTEREN
BEDIENEN EN TESTEN
UITPROBEREN

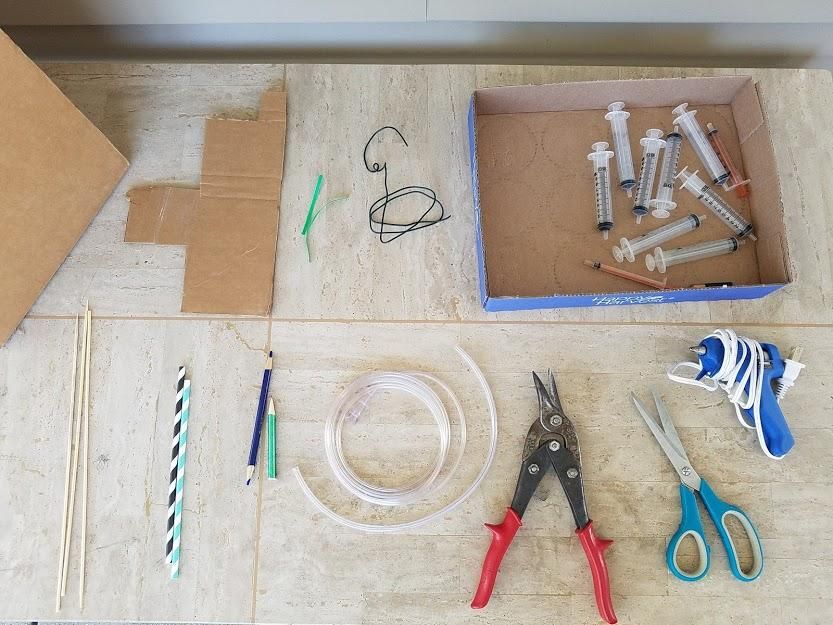

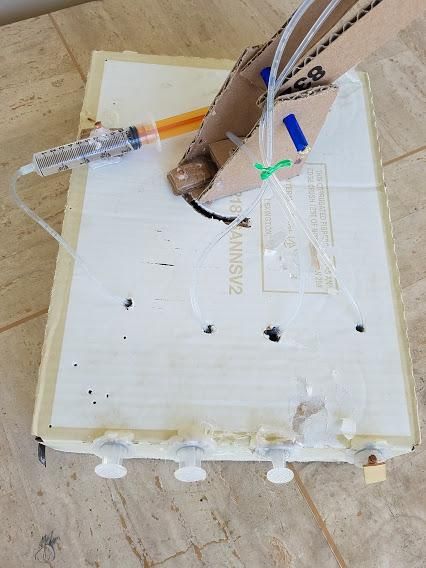

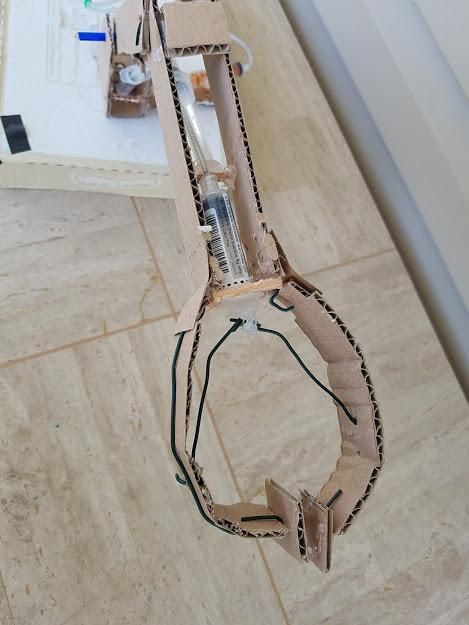

Foto's van gemaakte werkstukken, tussenstappen en inspirerende variaties, aangeleverd door de bron van deze opdracht:

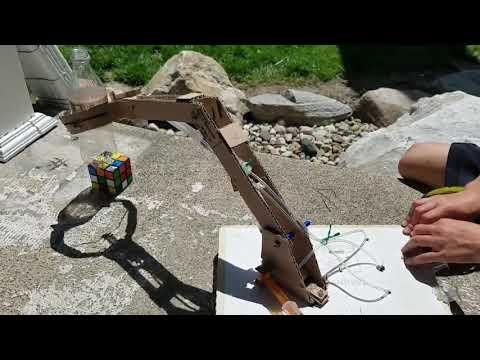

EindresultaatVoorbeeldVoorbeeldVoorbeeldVoorbeeldVoorbeeldMet deze maakopdracht werken leerlingen aan de volgende SLO kerndoelen en vaardigheden:
Zorg dat de siliconenslang strak om de tuiten van de injectiespuiten past. Als het lekt, kan een druppeltje hete lijm om de slangtule helpen.
Demonstreer een spuit gevuld met lucht (makkelijk in te drukken als een veer) en een spuit gevuld met water (rotsvast, onsamendrukbaar). Waarom kiest een graafmachine voor olie in plaats van perslucht?
Gebruik uitsluitend medische spuiten ZONDER injectienaald. Zorg voor handdoeken bij het vullen van het watersysteem.
Luchtbellen in het slangetje zijn de grootste vijand van hydrauliek: ontlucht het systeem onder water in een bakje.
Laat gevorderde groepen een tweede as (draaien van de basis of heffen van de arm) toevoegen met een tweede set spuiten.
