Ontwerp een spel met een stroomkring
Ontwerp een interactief behendigheidsspel of quiz met een gesloten elektrische stroomkring, zoemer en LED-signalering.
- Groep / Leerjaar
- groep 6, groep 7, groep 8
- Tijdsduur
- 75 minuten
- Niveau
- moeilijk
- Groepsvorm
- groepjes
A4 Printbaar Werkblad
Leerlingwerkblad voor in de Klas
Stappenplan, materiaallijst en leerdoelen, altijd bijgewerkt vanaf deze opdrachtpagina.
Aan de slag
Stappenplan voor Leerlingen
0 / 5 stappen voltooid
Voortgang van de maakles:0%
Hoe ontwerp je een spel dat reageert met licht en geluid zodra een speler een fout maakt? In deze elektrotechnische maakles bouwen leerlingen een zenuwspiraal (buzz wire game), een interactief elektrisch doolhof of een elektronisch quizbord. Ze passen fundamentele elektrotechnische concepten toe: gesloten versus open stroomkringen, geleiders en isolatoren, en het in serie of parallel schakelen van componenten.
🔍 Fase 1: Oriëntatie & Concept
Stap 1
DE ELEKTRISCHE STROOMKRING ONDERZOEKEN
- •Bestudeer de componenten: een spanningsbron (batterij), geleidende draden, een schakelaar en verbruikers (LED-lampjes of een 3V zoemer).
- •Ontdek het verschil tussen een open stroomkring (geen stroom) en een gesloten stroomkring (stroom vloeit van de pluspool via de verbruiker naar de minpool).
✏️ Fase 2: Ontwerpen & Schetsen
Stap 2
HET SPELCONCEPT KIEZEN & DE DRIEHOEK ROUTE SCHETSEN
- •Kies welk type spel je gaat bouwen:
- •Optie A: De Zenuwspiraal (buig een bochtig koperdraadparcours; raakt je metalen lus de draad, dan sluit de kring en klinkt de zoemer!).
- •Optie B: Het Elektronisch Quizbord (verbind de juiste vraag met het juiste antwoord via koperfolie aan de achterzijde).
- •Optie C: De Doolhof-valkuil (een doolhof met metalen obstakels).
- •Teken het elektrische schakelschema op papier.
🛠️ Fase 3: Bouwen & Maken
Stap 3
HET PARCOURS & HET CHASSIS BOUWEN
- •Monteer het parcours op een stevige houten of kartonnen voet.
- •Gebruik ongeïsoleerd koperdraad of dik installatiedraad voor de speelbaan.
- •Strip de uiteinden van de geïsoleerde schakeldraden zorgvuldig met een striptang.
⚡ Fase 4: Testen & Optimaliseren
Stap 4
HET CIRCUIT BEDRADEN & SOLDEREN/KLEMMEN
- •Sluit de batterijhouder, de zoemer en het lampje aan in het circuit.
- •Zorg voor sterke verbindingen met kroonsteentjes, klemmen of soldeer.
- •Maak een geïsoleerd handvat voor de speellus met tape of een rietje, zodat de speler zelf geen deel uitmaakt van de stroomkring.
🌟 Fase 5: Presenteren & Evalueren
Stap 5
SPELREGELS OPSTELLEN, TESTEN & DE SPELENKERMIS
- •Test het spel op betrouwbaarheid: gaat het lampje direct en fel branden bij aanraking?
- •Stel officiële spelregels op (bijv.
- •levens of puntentelling met een timer).
- •Organiseer een spellenkermis in de klas waar alle groepen elkaars interactieve creaties spelen en testen.

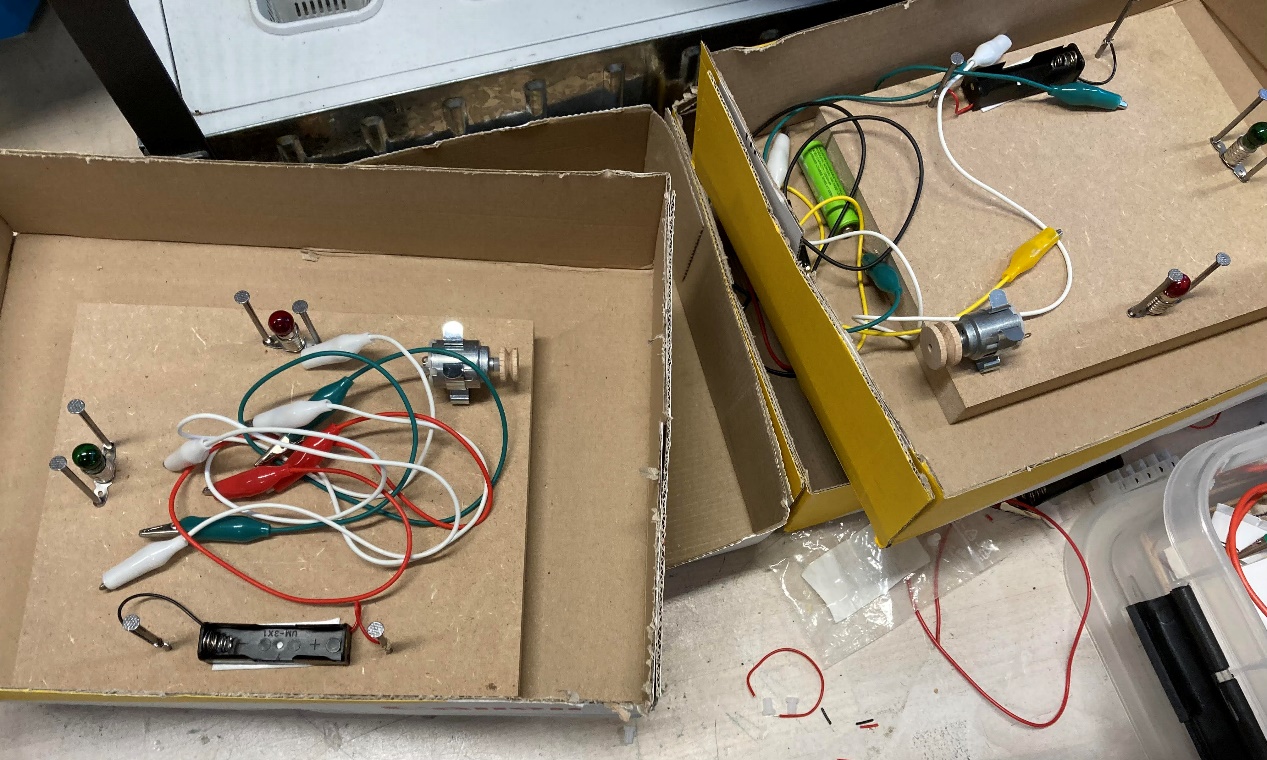

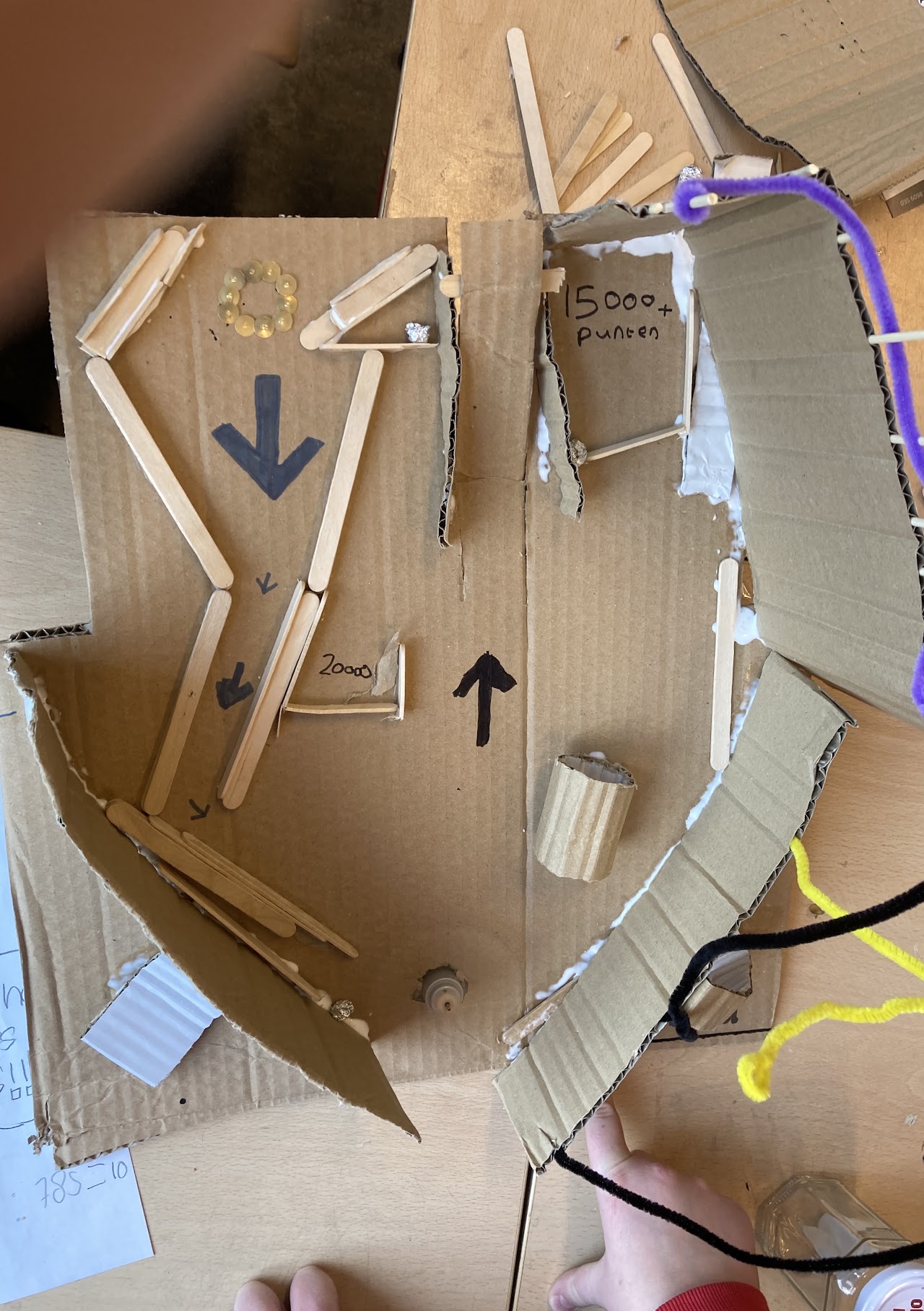

Praktijk & Inspiratie
Voorbeelden & Inspiratie
Foto's van gemaakte werkstukken, tussenstappen en inspirerende variaties, aangeleverd door de bron van deze opdracht:
EindresultaatVoorbeeldVoorbeeldInstructievideo's
Leerdoelen & Vaardigheden
Met deze maakopdracht werken leerlingen aan de volgende SLO kerndoelen en vaardigheden:
- Een gesloten elektrische stroomkring ontwerpen, bouwen en foutloos troubleshooten
- Geleiders (koper, aluminium, metalen) onderscheiden van isolatoren (plastic, hout, tape)
- Een technisch schakelschema vertalen naar een werkend, interactief spelelement
- Draden veilig strippen, verbinden en isoleren voor een betrouwbaar elektrisch contact
Didactische Handreiking
Leerkrachtinstructies & Klasbegeleiding
1. Voorbereiding & Lokaalinrichting
Zorg voor koperfolie, zoemers, LEDs, 4.5V batterijen, krokodillensnoeren, kartonnen dozen en knutselmateriaal.
2. Prikkelende Introductie & Lesopening
Toon het bekende spel 'Dokter Bibber': raak je de rand, dan gaat de neus rood gloeien en zoemen! Vraag: 'Hoe kunnen we dit stroomkringprincipe gebruiken voor een heel nieuw bord- of behendigheidsspel?'
3. Veiligheidsprotocol & Didactische Valkuilen
⚠️ Veiligheidsinstructies voor de klas:
Geen kortsluiting direct over de batterij.
🔍 Waar lopen leerlingen typisch vast?
Onbetrouwbare contactpunten; zorg voor stevig koperfolie en soldeer of klem de draden goed vast.
4. Differentiatie & Snelle Makers
Laat leerlingen een meertraps spel maken waarbij 3 verschillende lampjes aangaan bij verschillende spelsituaties.
5. Klassikale Reflectie & Vragen
- 1.Wat is de rol van de menselijke hand/pincet als schakelaar in het spel?
- 2.Waarom is een parallelle stroomkring handig als je meerdere lampjes onafhankelijk wilt laten branden?
- 3.Hoe maak je de spelregels spannend en evenwichtig?
